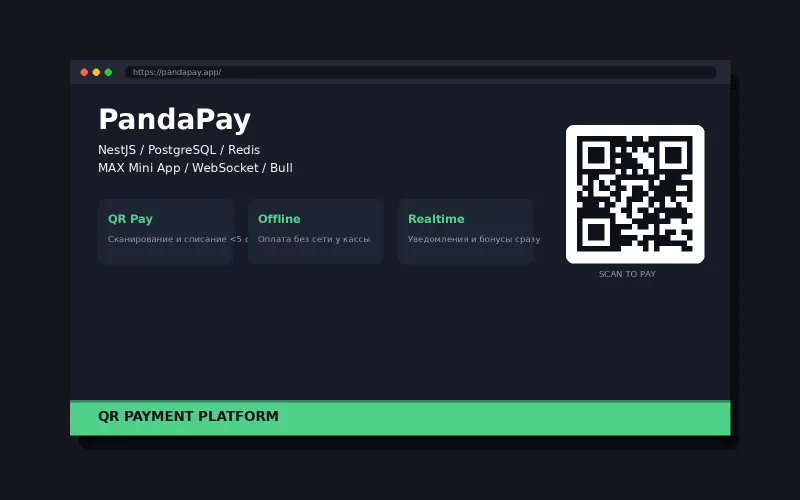

PandaPay - платёжная платформа для QR-оплаты

Мы начали с проектирования по методологии C4 - структурированного подхода к документированию архитектуры программных систем на четырёх уровнях детализации.

System Context (уровень 1)

На первом уровне мы определили всех внешних акторов системы и типы взаимодействий:

• Покупатель - работает через клиентский Mini App в WebView мессенджера MAX, подключается по HTTPS и WebSocket;
• Мерчант - управляет бизнесом через отдельный Merchant Dashboard в браузере;
• Кассир - работает в интерфейсе внешней кассовой системы (POS), которая взаимодействует с платформой по REST;
• Команда платформы - мониторинг через Admin API и Bull-board;
• MAX - мессенджер, в WebView которого живёт клиентский Mini App; интеграция через MAX Bridge API, SSO, Bot API и Channel API;
• Банк-эквайер - двусторонняя интеграция: HTTPS REST для charge/refund и HTTPS Webhook для колбеков о результате транзакции;
• Кассовые системы (POS) - инициируют платежи через POS API, получают результат через webhook или long polling.

Containers (уровень 2)

На втором уровне мы декомпозировали систему на развёртываемые контейнеры:

• Backend API (NestJS) - единый модульный монолит, обслуживающий все аудитории: Client API, Merchant API, POS API, Webhook API, Admin API и WebSocket Gateway;
• PostgreSQL 16 - основное хранилище с ACID-гарантиями для всех финансовых операций;
• Redis 7 - кэш, очереди Bull, rate limiting, session storage, WebSocket adapter для горизонтального масштабирования;
• Mini App (React) - клиентский SPA в WebView MAX, только для покупателей;
• Merchant Dashboard (React) - отдельный SPA в браузере, разрабатывается внешней командой на основе нашего API-контракта.

Components (уровень 3)

Третий уровень - детальное проектирование внутренней структуры NestJS-монолита: границы модулей, их ответственности, направления зависимостей, типы взаимодействий (синхронные HTTP, асинхронные очереди, события).

Что дало проектирование

Полный набор архитектурных артефактов до начала реализации позволил:

• стартовать разработку Merchant Dashboard параллельно силами внешней команды без блокеров;
• согласовать 13 спорных архитектурных решений с клиентом до написания кода;
• зафиксировать все расхождения между исходной спецификацией и финальными архитектурными решениями в явном виде;
• обеспечить единый язык между командами через shared-пакет @pandapay/shared с TypeScript-типами и Zod-схемами.

Выбор архитектурного стиля: модульный монолит

Для MVP мы выбрали модульный монолит вместо микросервисов. Это осознанное и обоснованное решение:

Скорость разработки. Микросервисная архитектура добавляет значительный оверхед: управление межсервисным транспортом, service discovery, распределённые транзакции, separate deployments. Для MVP эти затраты не окупаются.

Чистые границы без сетевых издержек. Модульный монолит с правильно спроектированными границами даёт все преимущества изоляции бизнес-логики без накладных расходов на сетевое взаимодействие. Каждый модуль - self-contained единица с чёткой зоной ответственности.

Путь к масштабированию без рефакторинга. Когда придёт время масштабировать, модули с чистыми границами выносятся в отдельные сервисы без переписывания бизнес-логики. Bull-воркеры уже сейчас можно запустить в отдельном процессе на том же образе.

Бэкенд: архитектура модулей

Auth Module

Модуль аутентификации обслуживает все четыре контекста с изолированными guards:

• ClientAuthGuard - JWT Bearer для покупателей, полученный через SSO с MAX;
• MerchantAuthGuard - JWT Bearer для мерчантов, выпускаемый по email/password;
• PosApiKeyGuard - API-key аутентификация для кассовых систем (X-API-Key);
• AdminAuthGuard - отдельный Bearer-токен из environment variables для команды платформы.

MVP использует mock-SSO для MAX для ускорения разработки. В production - WebAppData HMAC-SHA256 валидация с BOT_TOKEN, которая подтверждает, что запрос действительно пришёл из MAX. JWT access token живёт 15 минут, refresh token - 30 дней. Реализован reuse detection для refresh tokens: при повторном использовании одного refresh token вся семья токенов инвалидируется.

Авторизация мерчантов построена на классическом email/password с argon2id для хранения паролей. Новый мерчант регистрируется через публичный эндпоинт и получает статус PENDING - активацию производит команда платформы через Admin API. Это даёт контроль над онбордингом и фильтрует мусорные регистрации.

Payment Module

Ядро системы. Payment Module реализует оркестрацию всего платёжного цикла:

1. Приём команды от POS API (POST /v1/pos/payments/init);
2. Создание платежа в PostgreSQL и установка expires_at;
3. Переход в состояние AWAITING_CONFIRM и push checkout-события клиенту через WebSocket;
4. Обработка подтверждения от клиента и отправка charge в банк;
5. Приём webhook от банка и переход в финальное состояние;
6. Асинхронный запуск side effects: уведомление POS, начисление бонусов, уведомление в MAX.

Идемпотентность реализована на всех платёжных эндпоинтах. Для POS init используется составной уникальный ключ (pos_id, idempotency_key) - кассовая система генерирует его сама (UUID или составной ключ типа order-123-attempt-1). При повторном запросе с тем же ключом возвращается 409 с данными существующего платежа.

Каскадный fallback: если основной метод оплаты отклонён банком, и у пользователя настроен резервный метод, и пользователь явно разрешил cascade_payment_enabled - создаётся вторая попытка (PAYMENT_ATTEMPT.kind = FALLBACK). Решение о fallback принадлежит пользователю, не мерчанту.

Auto-confirm: пользователь может настроить автоматическое подтверждение платежей без интерактивного confirm до определённого лимита суммы (auto_confirm_limit, default 500 ₽). Это ускоряет оплату для малых сумм.

QR Module

Модуль управляет двумя режимами генерации QR-кодов:

Online QR (session token). Бэкенд генерирует случайный session token и сохраняет в Redis qr:session:{token} со структурой {user_id, payment_method_id} и TTL 40 секунд. Mini App обновляет QR каждые ~35 секунд. Если пользователь меняет метод оплаты - PATCH /v1/client/qr/source обновляет payment_method_id в Redis без перегенерации самого QR-кода.

Offline QR (signed token pack). Пользователь запрашивает пакет из 20 самодостаточных HMAC-подписанных токенов с TTL 15 минут. Бэкенд не хранит неиспользованные токены в Redis - они полностью самодостаточны. Redis задействован только для replay protection: атомарный SET qr:used:{token} 1 NX EX <ttl>. При валидации проверяются подпись, TTL, device binding и отсутствие токена в qr:used:*. Это чистая signed-model без гибридной stateful/stateless сложности.

Loyalty Module

Система лояльности работает как side effect успешного платежа:

• cashback_percent - процент от суммы транзакции, настраивается мерчантом (например, 5.00% или 12.50%);
• welcome_bonus - приветственный бонус при первой покупке у конкретного мерчанта;
• балансы по мерчантам - бонусы у каждого мерчанта учитываются отдельно;
• списание перед деньгами - при оплате сначала списываются бонусы, затем денежные средства;
• отмена при возврате - при успешном refund начисленные бонусы сторнируются, ранее списанные - возвращаются.

Начисление бонусов выполняется асинхронно через Bull-очередь loyalty-accrual, не блокируя основной платёжный flow.

Merchant Module

Полный цикл работы мерчанта:

• Онбординг - регистрация с юридическими данными (ИНН, расчётный счёт, БИК, наименование);
• Управление точками продаж - CRUD POS с уникальными API-ключами для каждой кассы;
• POS API-ключи - один активный ключ на POS, plaintext выдаётся один раз, в базе хранится только bcrypt-хэш; при выпуске нового ключа предыдущий автоматически отзывается;
• Настройки лояльности - cashback_percent, welcome_bonus, опциональный MAX-канал;
• Статические QR для печати - генерация PDF с QR-кодами для размещения в точках продаж.

В MVP реализована только роль OWNER. Схема данных и RBAC (OWNER/MANAGER/ACCOUNTANT/CASHIER) заложены в Prisma-модель заранее, чтобы при post-MVP расширении не делать breaking migration.

Transaction Module

Read-модель для истории операций:

• для покупателей - лента покупок с фильтрацией по периоду (today/7d/30d/1y/all), агрегаты по сумме и количеству;
• для мерчантов - реестр транзакций с фильтрацией, пагинацией, поиском;
• детализация чека, ссылка на ОФД;
• инициирование возврата с передачей управления в Payment Module.

Bank Adapter

Абстракция над API конкретного банка-эквайера. Три метода: charge(token, amount), refund(tx_id), tokenize(redirect_url). Такая абстракция изолирует бизнес-логику от деталей конкретного эквайера - смена банка или подключение второго не требует изменений в Payment Module.

Входящие webhooks от банка проходят через inbox-таблицу BANK_WEBHOOK_EVENT с дедупликацией по provider_event_id. Подпись каждого webhook проверяется HMAC-SHA256 с использованием BANK_API_WEBHOOK_SECRET. Если подпись невалидна - событие сохраняется в inbox с signature_valid=false и не обрабатывается.

MAX Adapter

Интеграция с мессенджером MAX:

• MVP: mock-SSO для ускорения разработки и ранней интеграции с командой Mini App;
• Production: валидация initData (WebAppData) через HMAC-SHA256 с BOT_TOKEN, извлечение user_id, имени и языка пользователя;
• Bot API: отправка чека от имени бота мерчанта в чат покупателя после успешной оплаты;
• Channel API: подписка пользователя на канал мерчанта.

POS Adapter

Интерфейс для кассовых систем:

• POST /v1/pos/payments/init - инициация платежа с суммой и idempotency_key;
• GET /v1/pos/payments/{id}/status - long polling для получения результата;
• Webhook: push-уведомление на зарегистрированный URL кассы при изменении статуса.

Кассовая система сама выбирает режим получения результата: long polling подходит для простых интеграций, webhook - для production-систем с обработкой событий.

Admin Module

Инструменты для команды платформы:

• Bull-board UI (/admin/queues) - визуальная панель управления очередями: просмотр pending/active/failed задач, ручной retry зависших jobs;
• Health-check - статус PostgreSQL, Redis и Bull-очередей;
• Мониторинг платежей - активные платежи, зависшие (>5 мин в PROCESSING), агрегаты по суммам и конверсии;
• Управление мерчантами - активация (PENDING → ACTIVE), приостановка (ACTIVE → SUSPENDED), отклонение заявок (PENDING → REJECTED);
• Метрики - Redis keys по паттернам, количество WebSocket-соединений, rate limit counters.

Admin-контур полностью изолирован от client/merchant auth: отдельный AdminAuthGuard с Bearer-токеном из env.

Конечный автомат платежа

Одним из центральных архитектурных артефактов стала формальная машина состояний платежа. PAYMENT.status в PostgreSQL - единственный источник истины.

Состояния

FAILED - не финальный статус, а развилка: если разрешён fallback и есть активный резервный метод, создаётся вторая PAYMENT_ATTEMPT(kind=FALLBACK) и платёж уходит обратно в PROCESSING. В MVP максимум два PAYMENT_ATTEMPT на один платёж.

Финальный исход charge и refund определяется bank webhook, а не синхронным HTTP-ответом банка. Это принципиально: синхронный ответ может быть timeout или недостоверным в случае сетевых проблем - webhook приходит, когда банк реально завершил операцию.

Все переходы состояний записываются в append-only таблицу PAYMENT_EVENT с информацией о триггере, акторе и контексте. Это полный audit trail для каждого платежа.

Recovery flow

Ключевой UX-проблемой в платёжных системах является разрыв соединения в момент оплаты. Если покупатель свернул Mini App или потерял интернет во время AWAITING_CONFIRM, платёж не должен зависнуть.

Решение: при создании checkout бэкенд записывает payment:pending:{user_id} в Redis (TTL 300 сек). При повторном открытии Mini App клиент всегда проверяет GET /v1/client/payments/pending и восстанавливает активный экран. Redis хранит только read-модель для UX - источником истины остаётся PostgreSQL.

WebSocket - основной канал доставки checkout-события. GET /v1/client/payments/pending - канонический fallback при потере соединения или переоткрытии Mini App.

Модель данных

Ключевые сущности

USER - покупатель Mini App. Хранит настройки: show_qr_on_open (показывать QR при открытии), cascade_payment_enabled (разрешить fallback на резервный метод), auto_confirm_enabled и auto_confirm_limit (автоподтверждение платежей до лимита).

PAYMENT_METHOD - привязанный способ оплаты: СБП или карта. PAN/CVC не хранятся никогда - только token_ref как ссылка на токен у банка/провайдера. Soft delete для отвязки методов.

MERCHANT - мерчант с юридическими данными (inn, settlement_account, bik), настройками лояльности (cashback_percent, welcome_bonus) и статусом (PENDING/ACTIVE/SUSPENDED/REJECTED). Пароль хранится как argon2id hash.

POS / POS_API_KEY - точка продаж и её API-ключи. В базе хранится только bcrypt-хэш ключа; история отозванных ключей сохраняется для audit.

PAYMENT - главный агрегат с status, суммой, ссылками на payment_method_id и fallback_payment_method_id, idempotency_key, временными метками и bank_tx_id.

PAYMENT_ATTEMPT - отдельная попытка списания (kind: PRIMARY/FALLBACK) с provider_tx_id, decline_code и временными метками.

PAYMENT_EVENT - append-only журнал всех переходов состояний. Каждая запись фиксирует from_status, to_status, тип события, актора и payload.

LOYALTY_ACCOUNT / LOYALTY_TRANSACTION - ledger-модель для бонусных балансов в разрезе по мерчантам.

BANK_WEBHOOK_EVENT - inbox для входящих событий банка с provider_event_id для дедупликации.

Принципы проектирования схемы

• Все денежные суммы - DECIMAL(12,2), а не FLOAT. Floating point неприемлем для финансов.
• Cascade payment и прочие настройки пользователя - поля USER, а не MERCHANT: это выбор пользователя, не бизнес-конфигурация мерчанта.
• Mutable fields с updated_at, immutable events в PAYMENT_EVENT - чёткое разделение мутабельного состояния и неизменяемого журнала.
• Soft delete везде, где нужна история: методы оплаты, сотрудники, API-ключи.

Безопасность: модель токенов и ключей

Система работает с несколькими классами криптографических материалов:

QR Session Token - случайная строка в Redis, TTL 40 сек. Не содержит ничего секретного, но однозначно идентифицирует пользователя и его метод оплаты в момент сканирования.

Offline HMAC Token - самодостаточный подписанный токен для бесинтернетной оплаты. Содержит user_id, payment_method_id, device_id, exp, нунс. Подписывается HMAC-SHA256 на серверном секрете. Бэкенд не хранит токен - только проверяет подпись и наличие в replay protection set Redis.

JWT Access/Refresh - стандартная JWT-пара, access TTL 15 мин / refresh TTL 30 дней. Refresh token rotation с reuse detection: повторное использование одного refresh token приводит к инвалидации всей семьи.

POS API Key - секрет для кассовых систем. plaintext выдаётся один раз при создании, в базе хранится bcrypt(cost=10). При выпуске нового ключа предыдущий отзывается атомарно.

Bank Webhook Signature - HMAC-SHA256 подпись от тела webhook с использованием BANK_API_WEBHOOK_SECRET. Позволяет убедиться, что webhook пришёл от реального банка.

MAX WebAppData HMAC - production-валидация initData от MAX через HMAC-SHA256 с BOT_TOKEN. Подтверждает, что запрос действительно инициирован из мессенджера пользователем с конкретным user_id.

API-дизайн: пять контекстов в одном монолите

Все публичные маршруты работают под префиксом /v1 с разбивкой по аудитории:

Client API (/v1/client/*)

Покрывает полный клиентский сценарий: SSO с MAX, управление профилем и методами оплаты, QR-сессии (online и offline), подтверждение платежа, recovery pending checkout, история транзакций с агрегатами.

Реализован механизм смены метода оплаты без перегенерации QR: PATCH /v1/client/qr/source обновляет payment_method_id в Redis-сессии. Пользователь может переключиться с карты на СБП прямо на экране QR.

Merchant API (/v1/merchant/*)

Регистрация и авторизация мерчанта, управление профилем и настройками лояльности, CRUD точек продаж, управление API-ключами касс, история транзакций с реестром и фильтрацией, инициирование возвратов.

Все merchant-эндпоинты защищены MerchantAuthGuard, который проверяет merchant-JWT и извлекает employee_id + role из payload.

POS API (/v1/pos/*)

Инициация платежа с idempotency_key, получение статуса через long polling или webhook. API-key аутентификация. Минималистичный контракт, ориентированный на интеграцию с кассовым ПО.

Webhook API (/v1/webhooks/*)

Получение событий от банка-эквайера. Каждый входящий запрос: проверка HMAC-подписи, запись в inbox (BANK_WEBHOOK_EVENT), постановка в Bull-очередь bank-webhooks для асинхронной обработки.

Admin API (/v1/admin/*)

Мониторинг системы, управление мерчантами (активация/блокировка), просмотр активных и зависших платежей, агрегаты. Отдельный AdminAuthGuard, изолированный от client/merchant auth.

Стандарт ошибок

Все ошибки возвращаются в единой структуре:

{
  "error": {
    "code": "PAYMENT_METHOD_DECLINED",
    "message": "Недостаточно средств на счёте",
    "details": {}
  }
}

Машинно-читаемые code позволяют клиентским приложениям обрабатывать ошибки точечно, не парсируя текстовые сообщения.

Real-time: WebSocket Gateway

Для real-time уведомлений реализован Socket.IO Gateway на NestJS. Клиент (Mini App) и касса (POS) подключаются по WebSocket и получают события без polling.

Ключевые события:

• payment:confirm - кассе нужно подтвердить оплату; клиент видит экран checkout;
• payment:success / payment:failed - финальный результат платежа обеим сторонам;
• payment:cancelled / payment:expired - статусные уведомления.

WebSocket-сессии аутентифицируются JWT на handshake. Redis используется как adapter для Socket.IO: при горизонтальном масштабировании несколько инстансов API синхронизируют события через Redis pub/sub. Это позволяет масштабировать WebSocket-контур без sticky sessions.

Очереди: асинхронная обработка событий

Bull на Redis обеспечивает три ключевые очереди:

bank-webhooks - обработка входящих событий банка. Очередь гарантирует, что webhook не потеряется, даже если в момент поступления система перегружена. Retry с backoff при транзиентных ошибках.

loyalty-accrual - начисление бонусов после успешного платежа. Асинхронное выполнение не задерживает основной платёжный flow.

max-notifications - отправка чека в MAX через Bot API. Failure в этой очереди не влияет на статус платежа.

Bull-board UI (/admin/queues) даёт команде платформы визуальный интерфейс для мониторинга состояния очередей, просмотра зависших задач и ручного retry.

Инфраструктура и деплой

Монорепо

Проект организован как pnpm-монорепо с Turborepo:

• apps/api - NestJS-монолит;
• apps/mini-app - клиентский SPA в MAX;
• packages/shared - @pandapay/shared с TypeScript-типами и Zod-схемами.

Shared-пакет - связующее звено между нашей командой и командой Merchant Dashboard. Внешняя команда подключает пакет и получает актуальные типы и схемы без ручной синхронизации контрактов.

Turborepo управляет кэшированием артефактов сборки и параллельным запуском задач. pnpm workspaces обеспечивает изоляцию зависимостей между пакетами.

Docker Compose

Для MVP выбран Docker Compose - достаточный инструмент для одного VPS без оверхеда Kubernetes. Стек:

• api - NestJS-приложение (expose: 3000), не публикуется напрямую в интернет;
• postgres - PostgreSQL 16 Alpine с persistent volume;
• redis - Redis 7 Alpine с appendonly yes и persistent volume;
• nginx - reverse proxy, единственный контейнер с публичными портами 80/443.

Nginx маршрутизирует по доменам: api.pandapay.ru/v1/* → NestJS API, /admin/queues → Bull-board. Mini App и Merchant Dashboard живут на внешних серверах других команд и обращаются к API через CORS.

CI/CD

Релизный процесс: push в Git → CI lint/test/build → Docker image → push в registry → docker compose pull && docker compose up -d на VPS. Сервер не является рабочей git-копией - доставка только через CI. Rollback по тегу image.

Домены и маршрутизация

api.pandapay.ru/v1/*         → Backend API (NestJS :3000)
api.pandapay.ru/admin/queues → Bull-board UI
api.pandapay.ru/health       → Health check
max.pandapay.ru              → Mini App (внешний сервер)
merc.pandapay.ru             → Merchant Dashboard (внешний сервер)

Планируемые этапы развития

Self-Ordering (Stage 6)

После релиза MVP запланирован сценарий самостоятельного заказа. Покупатель сканирует статический QR на столике или витрине заведения, Mini App открывается в контексте конкретного мерчанта и конкретной точки (или стола). Покупатель видит меню, формирует заказ и оплачивает через уже существующий C2B-механизм.

Это потребует новых модулей на бэкенде: catalog (товары/услуги мерчанта по категориям с ценами) и order (управление заказом, связь с Payment после оформления). Существующий платёжный flow меняться не будет.

Масштабирование

Архитектура готова к горизонтальному масштабированию без рефакторинга бизнес-логики:

• несколько инстансов api за Nginx load balancer;
• Redis adapter для Socket.IO синхронизирует WebSocket события между инстансами;
• Bull-воркеры выносятся в отдельный процесс (тот же Docker-образ, другая команда запуска);
• при необходимости - выделение отдельного worker-сервиса в compose.

Технологический стек

Итог

Мы спроектировали и разработали бэкенд платёжной платформы с нуля: от архитектурных артефактов C4 до работающего NestJS-монолита с PostgreSQL, Redis, Bull-очередями и WebSocket.

Система покрывает полный платёжный цикл: инициация с POS → QR на экране покупателя → подтверждение → списание через банк → real-time уведомления → начисление бонусов. Реализована offline-оплата без интернета на HMAC-подписанных токенах, каскадный fallback при отказе банка, recovery flow при разрыве соединения, полный refund-процесс.

Архитектурная документация позволила параллельно запустить разработку Merchant Dashboard внешней командой с первого дня - без блокеров и ручной синхронизации контрактов. Все ключевые решения согласованы с клиентом до написания кода и зафиксированы в явном виде.

Стек: NestJS · TypeScript · Prisma · PostgreSQL · Redis · Bull · Socket.IO · Docker · Nginx · pnpm · Turborepo

Роль: Архитектурное проектирование (C4) · Разработка бэкенда · API-дизайн · Безопасность · Инфраструктура · Shared-пакет
